的完整名称叫做光导纤维英文名是OPTIC FIBER,也有叫OPTICAL FIBER的,是用纯石英(玻璃)以特别的工艺拉成比头发还细中间有介质的玻璃管,可以在很短的时间内传递巨大数量的信息。

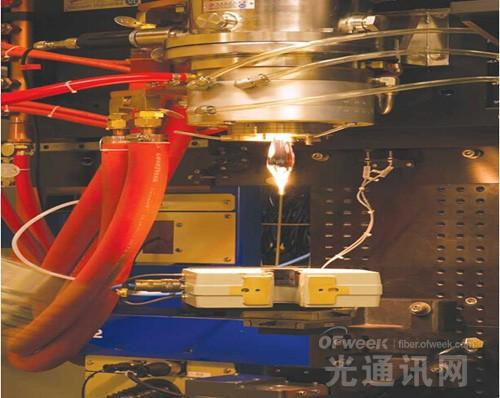

下面这是一个用预制棒(就是高纯玻璃棒)用高温拉丝的工艺图,中间发亮部分是融化了的玻璃。

这是一根预制棒在拉丝塔上通过高温熔化后被拉成光纤。图片下面拉出来的光纤还很粗,当拉丝的速度达到正常标准后,拉出来的光纤才会成为粗细均匀的成品光纤。一根预制棒在拉纤过程中,前部分和后部分都会产生一定量的不合标准光纤,中间若工艺控制不好,也会产生废纤或低等级光纤。有一些光纤厂家会把这些废纤或低等级光纤以很低的价格卖给一些不重视信誉的光缆厂,生产出来的的光缆有衰减很大,容易折断等不良反应。

2、光纤的特点

传输速度快,距离远,内容多,并且不受电磁干扰,不怕雷电击,很难在外部窃听,不导电,在设备之间没有接地的麻烦等。

3.光纤的种类

按光在光纤中的传输模式可分为:单模光纤和多模光纤。

多模光纤:中心光传输部分直径有:50μm,外径为125μm(微米),为欧洲标准,因此型号叫50/125(A1a简称A1或叫OM2常规型号?OM3万兆型号)。62.5μm,外径也为125μm,为美国标准,因此型号叫62.5/125(A1b或OM1)。

多模光纤可传多种模式的光。但其模间色散较大,这就限制了传输数字信号的频率,而且随距离的增加会更加严重。因此,多模光纤传输的距离就比较近,一般只有2公里。

MMF(多模光纤)常用描述:

OM1光纤或多模光纤(62.5?125),千兆传输距离只有275米

OM2?OM3光纤(G.651光纤或多模光纤(50?125))OM2的千兆传输距离有550米

OM3光纤的中心传输部分也是50微米,为万兆光纤,细分型号有:

OM3-150 在150米距离内达到万兆。

OM3-300 在300米距离内达到万兆。

OM3-550 在550米距离内达到万兆。

传输波段:多模一般用波长为850nm(纳米)或1300nm的激光传输信号。

单模光纤:中心玻璃芯较细(芯径一般为9μm一些国家叫8.3μm或10μm也是这种,外径是125μm),因此型号叫9/125。

只能传一种模式的光。因其模间色散很小,传输距离有几百公里,适用于远程通讯。运营商,长距离传输一般都选用单模光纤。

单模光纤另外的描述:

G652B,也用B1.1表示为常用单模光纤

G652D,也用B1.3表示(低水峰光纤)运营商骨干网项目多用这种光纤。

G652D比G652B光纤贵10元一公里。

传输波段:单模一般用波长为1310nm(纳米)或1550nm的激光传输信号,光纤采用高纯度的石英玻璃材料,在光波长为1550nm附近衰减达到最小(接近理论极限0.2dB/Km)

零水峰光纤为美国康宁公司的单模光纤。

一些光纤到户项目选用G657光纤(耐弯光纤)比G652B贵70元一公里,这种光纤弯曲半径很小,适合小拐弯角度的地方。

4、一次涂敷光纤

由拉丝塔拉出来的光纤一般需要在表皮覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层。这样能对光纤起到保护作用。

5、其它光纤

工业,医疗和低速网络:100/140μm,200/230μm

塑料:98/1000μm,用于汽车控制。
